Secador / Resfriador com Duto Duplo e Fluxo de Ar Centralizado

Fluxo de ar controlado e Balanceado para uma secagem uniforme do produto




Opções de Controle do Processo

Sistemas exclusivos de controle para secadores são projetados para se obter eficiência superior de processo. Maverick oferece Sistema Automático de Controle de Processo (APC) que conectam o secador aos equipamentos anteriores e posteriores no fluxo de processo. Controles manuais também estão disponíveis.


Maverick Secador Resfriador Flexibilidade do Ar de Processo

Flexibilidade do ar de processo

A direção do fluxo de ar através da camada de produto poder ser alterada para um controle otimizado do processo. Esse atributo crítico permite, aos responsáveis pela produção, reconfigurar o secador a fim de otimizar o fluxo de ar. A maior velocidade do fluxo de ar de processo através da camada de produto aumenta a eficiência energética do secador e maximiza a uniformidade da umidade final do produto. O controle do perfil de temperatura está disponível através da configuração TrueTemp (Temperatura Verdadeira). Isto significa que cada esteira transportadora tem zonas de temperatura separadas, desta forma, a temperatura pode ser ajustada a curva de secagem do produto.

Distribuidores de Produto

A uniformidade da secagem é dependente da distribuição homogênea do produto. O distribuidor de produto foi desenvolvido especialmente para espalhar o produto de maneira uniforme na esteira transportadora. Ajustar o distribuidor para atingir a camada de produto ideal é essencial para a qualidade do produto.

Maverick Secador Resfriador Distribuidor de Produto
Maverick Secador Resfriador Opção de Fonte de Calor

Opções de Fonte de Calor

Calor direto é disponibilizado utilizando gás natural ou GLP (Propano/Butano) como fonte de energia. Os secadores são entregues com a completa pré-montagem da tubulação e pré-instalação elétrica do trem de gás. Os secadores são equipados com todos intertravamentos de segurança requeridos pelas normas ABNT e FM. Fonte de calor indireta, através de vapor, é disponibilizada por trocadores de calor de alta durabilidade (heavy duty) em aço inoxidável que são protegidos externamente por telas de metal substituíveis. Os sistemas de aquecimento por vapor incluem garrafões, válvulas, purgadores e todos os componentes necessários da tubulação.

Engenharia Superior e Mão de Obra Especializada

Cada secador Maverick é projetado usando o software de modelamento Creo 3D. As chapas de aço são cortadas a laser e as estruturas são soldadas em gabaritos, gerando um encaixe perfeito na instalação.

Maverick Secador Resfriador Engenharia Superior e Mão de Obra Especializada
Maverick Secador Resfriador Opções de Esteiras Transportadoras

Opções de Esteiras Transportadoras

Bandejas de alta durabilidade sobrepostas ou com dobradiças estão disponíveis em aço galvanizado. As perfurações das bandejas são oblongadas. A finalidade do suporte das esteiras transportadoras é adicionar robustez ao sistema e garantir o movimento contínuo do produto. Esteiras transportadoras de malha s usadas para granulometria inferior a 3mm e so dispostas sobre suportes de alta resistência.

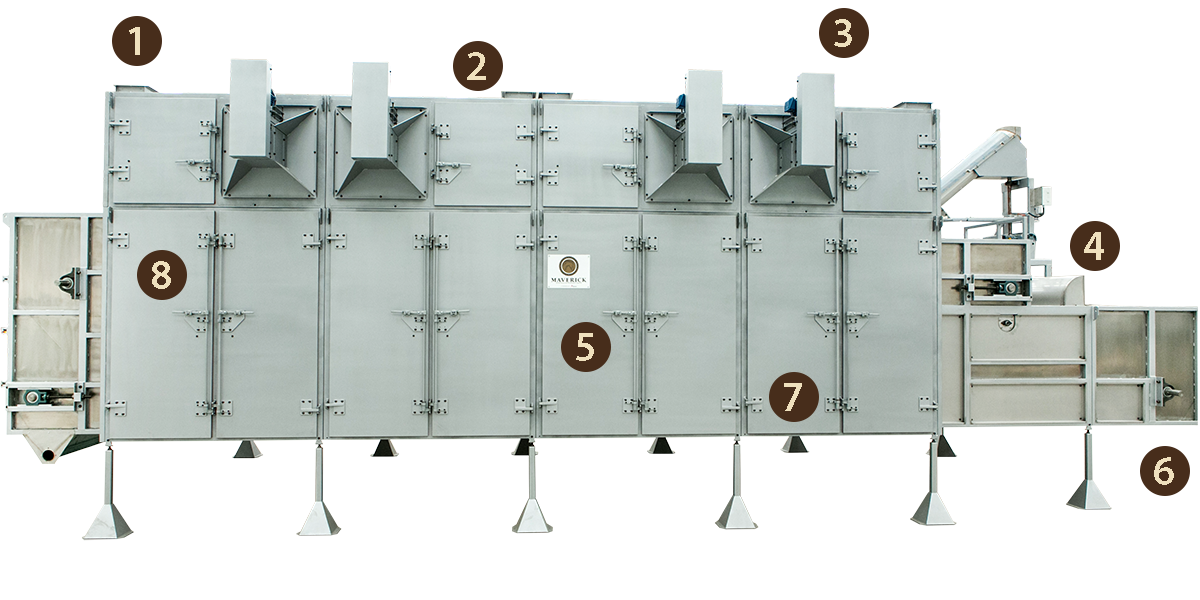

1
Toda a tubulação e os componentes elétricos são montados no lado externo do secador para oferecer mais segurança e facilitar a manutenção. Toda tubulação de interligação é fornecida. Todos os componentes elétricos, com exceção dos motores, são pré-conectados a caixas de interligação.
2
O teto, o piso e as quatro laterais são revestidos de isolante térmico para altas temperaturas com 75mm de espessura.
3
Ventiladores são do tipo plugue, o que permite a completa remoção para manutenção.
4
Sistemas motrizes independentes para cada esteira transportadora têm sua velocidade controlada por inversores de frequência para obtenção de uma máxima flexibilidade do processo.
5
De construção sólida, as portas internas com dobradiças permitem fácil acesso às esteiras transportadoras de produto. As portas são reversíveis e podem ser rearranjadas para máxima flexibilidade do processo.
6
Todos os rolamentos são montados externamente para melhor sanitização e maior facilidade de manutenção.
7
O secador é completamente montado e testado em nossa fábrica antes do embarque. O secador é desenhado para uma mínima desmontagem, reduzindo o tempo final de instalação na fábrica do cliente.
8
Portas de acesso com dobradiças e totalmente isoladas termicamente possibilitam total acesso às câmaras de queima para manutenção.

Vantagens do Duto Duplo

Fluxo de Ar Balanceado para uma Secagem Uniforme

Fluxo de ar aquecido para cima ou para baixo através da camada de produto

  • Elimina a necessidade de direcionadores de ar
  • Fluxo de ar aquecido para cima ou para baixo através da camada de produto

Fluxo de ar aquecido para cima ou para baixo através da camada de produto

  • Reduz a desuniformidade de secagem através da camada de produto
Flexibilidade de Processo em Operações Futuras

Direção do Fluxo de Ar é rapidamente alterada

  • Absorve mudanças em produtos
  • Adapta-se a mudanças de processo
Limpeza e Manutenção

Acesso facilitado ao interior do secador

  • Ventiladores e queimadores localizados externamente

Nascido dos especialistas no assunto; aplicado especificamente para suas necessidades e oportunidades.
